显微CT揭示:您的原位力学曲线精确吗?

 二维码
发表时间:2022-03-09 14:27

【导读】


增材制造(AM)在过去十年中的发展为整个制造领域创造了颠覆性的技术革命。然而,在最后的质量检测方面,如何创建完整样品的高度详细的检测,并做好增材制造部件的整个生命周期内质量监控,包括:工艺开发,工艺监控和最终零件质量,这些仍具有挑战。

目前,一般使用
延时成像的显微CT研究点阵金属,泡沫金属,等结构材料,做原位力学分析。由于整个原位过程不连续,时间轴就不对,力学曲线也会不精确。为了更好地了解:


  • 增材制造部件的性能与变化

    特别是当工件受到特定的外部条件如加热或负载时,如何突破常规手段,对整体力学性能进行实时观测,而不是从初始和最终状态来推断测试期间发生了什么。




此时,动态显微CT与时间分辨率显得尤为重要。


动态CT,是一种利用X射线收集3D数据的技术,在无损检测方面非常实用。现在可被用于力学测试过程中三维结构变化的监测。

目前有一款实时动态micro-CT,能够在原位实验过程中收集具有高时间分辨率,且不间断的3D数据
,可以看清增材制造零件中常见的复杂和错综复杂的几何形状,观察在力学加载、高温以及气氛等条件下材料内部结构的变化,这将使研究人员更完整并更准确地理解材料在真实环境下的内部行为表现,有助于更多具有优异性能的新材料开发研究。

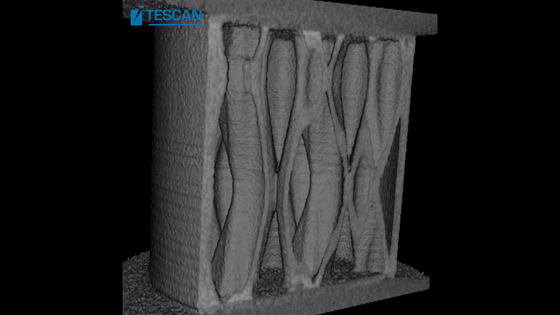

△3D打印塑料样品压缩的动态成像。每次扫描 6 秒即可采集超过 200 张 3D 图像



【实验视频】










【实验背景】








【实验背景】





对于复杂和/或隐藏结构,传统的力学测试方法只能提供整体力学性能的常规结果,每个特征变化只能在测试结束后进行破坏性评估。传统显微CT虽然能够在变化的外部条件(如负载或温度)下对样品内部的变化过程进行三维检测,但常规做法是对中断的多个非连续过程进行成像,也称为延时成像


为了获得更清晰的图像,TESCAN采用了动态CT方法。这是最先进的时间分辨率3D X射线成像系统,利用高时间分辨率,样品在不断变化的过程中连续成像,而这个过程是真实连续



【实验设计】

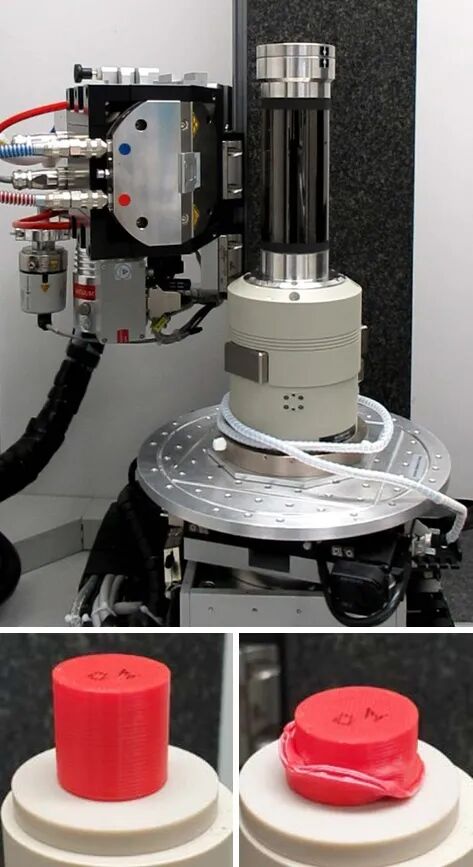

图1:(上)安装在 UniTOM XL 中的 Deben 原位台;(左下)未压缩的3D打印零件样品;(右下)压缩后的3D打印零件样本


对不同填充结构下打印出来的三个塑料件进行了原位三维变形研究。


  • 为了使这些塑料件内部支撑结构能肉眼可见。本研究使用的是TESCAN UniTOM XL micro-CT系统。在22分钟内收集了220张断层图,样品旋转的时间分辨率为5.8秒,体素大小为59μm,保持持续压缩每个样品,载荷传感器使用的是Deben CT5000RT


  • 同时为了保证在连续旋转和数据采集期间进行“无电缆缠绕”操作,本研究使用了TESCAN原位接口套件。上图图1显示了原位装置、样品初始和最终状态的图像。填充图案式样需要考虑对后续层和零件完整性的影响,而且填充图案式样的选择也对3D打印零件的性能有很大影响。没有任何一种填充图案模式适用于所有应用环境。使用什么图案以及使用多少图案,很大程度上取决于最终的形状和零件的应用需求,以及打印技术、时间和成本。对于本研究,我们选择了三种不同的常见填充式样: Cross 3D、Cube 和 Triangle。



【实验结果】

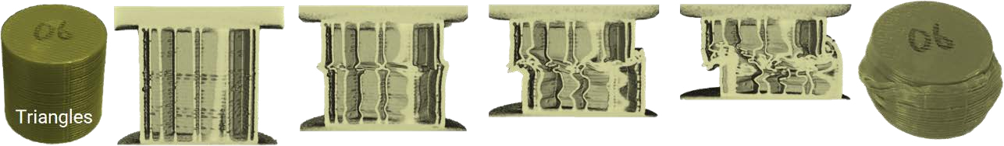

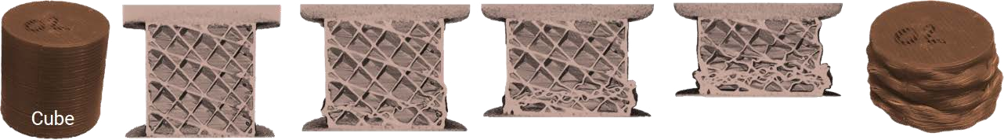

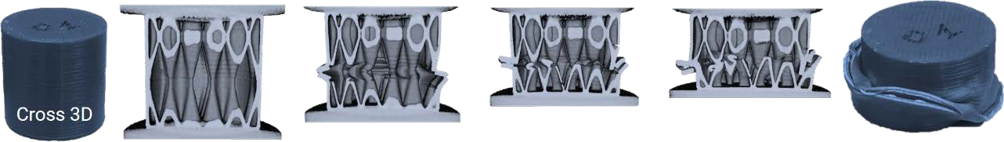

图2:(上)负载曲线显示了测得的力随时间的变化;(下)测试过程中每个样品在不同时间的示例图像


图2显示了三种不同填充模式(Cross 3D, Cube和Triangle)的负载曲线与时间的关系,以及每个样品在不同时间点的代表性3D渲染和2D切片成像。从负载曲线和图像中都可以得到一些有效信息:


  • 在负载曲线中我们可以发现三者总体上变化相似,但Cross 3D模型能够在最初承受更大的载荷,然后迅速下降到其他两个样品以下,随后再次恢复到平均水平。


  • 如果观察3D成像,会看到在单层发生初始坍塌,接着被持续压缩,直到它坍缩到下一层。


  • 通过观察样品的最终状态,我们可以看到大部分的变形发生在一个小区域内并且外层有大量的形变。相比之下,立方试样几乎保持整体几何完整性,始终只有局部发生屈曲变形。


  • 最初,在样品底部发现了一个单层失效缺陷,但当我们对整个过程进行检查时,在样品高度方向发现了几层贯穿的断裂。相比其他模式,三角形填充模式具有明显不同的载荷曲线变化,可发现样品沿初始“滑动”的地方发生了明显的剪切变形。

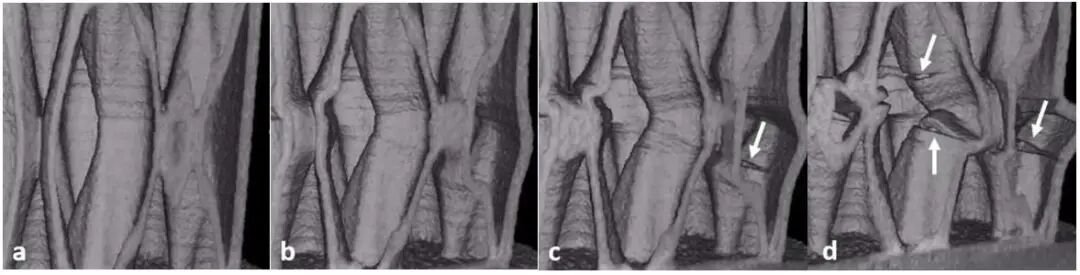

图3:压缩过程中Cross 3D样品在不同时间点的层分离细节:

a)3.5分钟b) 5.8分钟c) 6.5分钟d) 8.3分钟


除了提供对整个样品的三维观察外,它还可以聚焦于样品的特定点,并在固定的时间框架内观察局部变化:


例如,如果我们仔细观察Cross 3D样本中的一些变化,如图3所示,随着负载的增加,可以清晰的看到各个层之间的分离。在这里,我们可以清楚地看到缺陷在5分钟内的失效过程。这些特殊的失效过程可能表明某些层之间缺乏融合,需要对初始构建参数进行更改。


最后,可以对这类样品采取多尺度扫描,在力学测试之前和/或之后进行更高空间分辨率的扫描,以更好地了解特定位置的微观结构:


例如,三角形填充样品,在压缩前,我们通过相对低分辨率的整体扫描获得样品信息,然后对感兴趣部位进行更高空间分辨率(8.5μm体素)的感兴趣区域扫描(VOIS)。通过可视化软件Panthera™,低分辨率扫描发现了其中一个结构表面有异常。通过一个简单的操作,我们再选择这个异常区域进行半自动高分辨率扫描。多尺度扫描成像如下图4所示。在更高分辨率的成像中,我们可以看到单个构建层,并可清楚地发现由于不规则的构建模板导致了孔洞。这些孔洞可能是初始失效点,可能导致动态CT结果中看到的剪切变形现象。

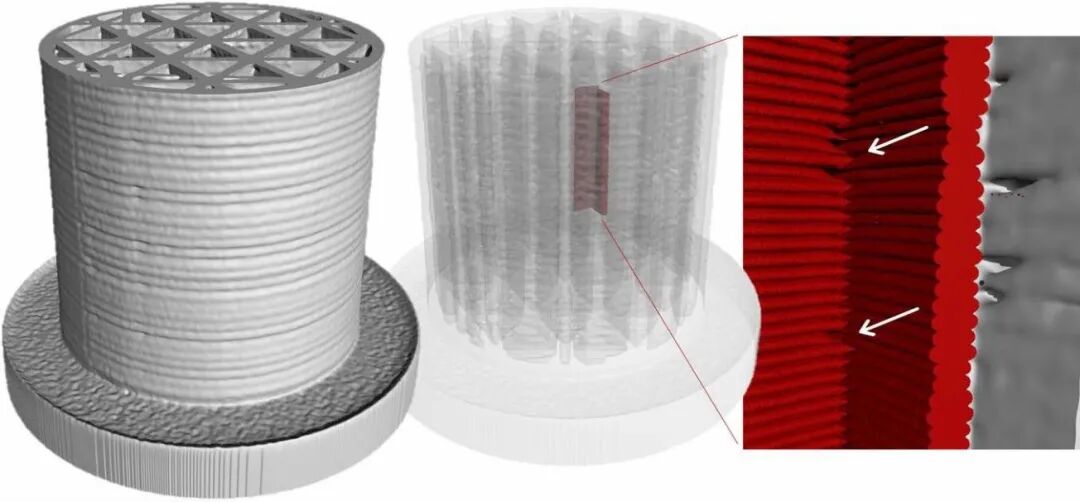

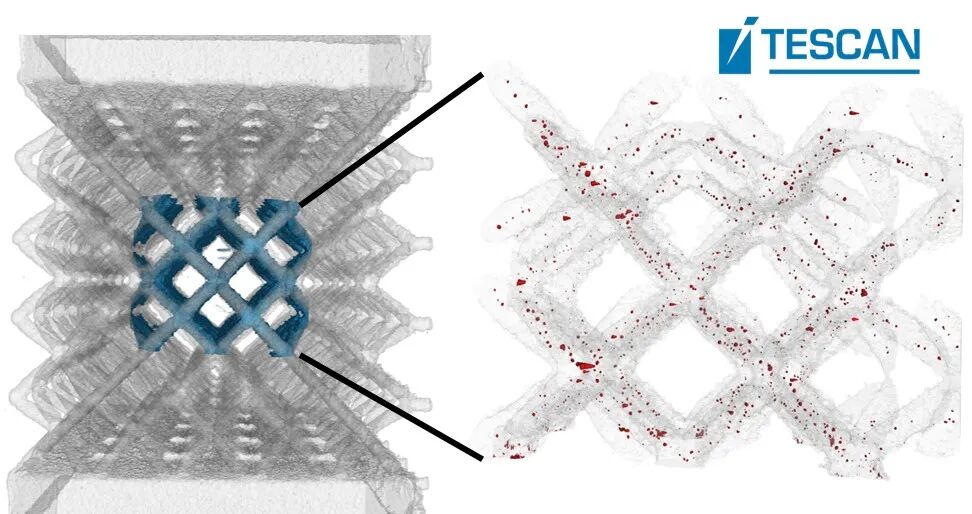

图4:(左)全样品预览扫描成像;(中间)VOIS感兴趣区域扫描成像(红色),显示位于整个样品内的位置;(右)打印缺陷的细节(体素大小为8.5μm)。




【总结】



随着增材制造技术的成熟,可以实现的几何形状变得越来越复杂。为了进一步了解这些独特的部件在各种条件下的性能,必须要使用适合的检测手段和设备。在整个TESCAN显微CT解决方案产品线中,动态CT可以在这些过程中收集连续、不间断的3D数据。在本研究中,使用TESCAN UniTOM XL设备以及动态CT技术,观察3D打印零件在承受压缩载荷时内部和隐藏结构的变化。这个例子说明了动态CT可作为一种有价值和潜力的手段,来更好地了解在机械负载过程中,3D打印部件的整体性能发生了哪些内部(隐藏)变化。
